為虛擬機增加額外網路卡

01記錄既有網卡與網路用途

選取 VM 100 的硬體頁面, 記錄現有網路裝置的 Bridge 與 MAC. 先辨識哪張提供目前的管理或服務連線, 避免編輯錯誤.

在 guest Console 查看現有介面與 IP, 保留作為新增後的對照. 正式 VM 可先正常關機再新增, 避免依賴未確認的熱插拔能力.

ip -br link
ip -br address

放大圖片

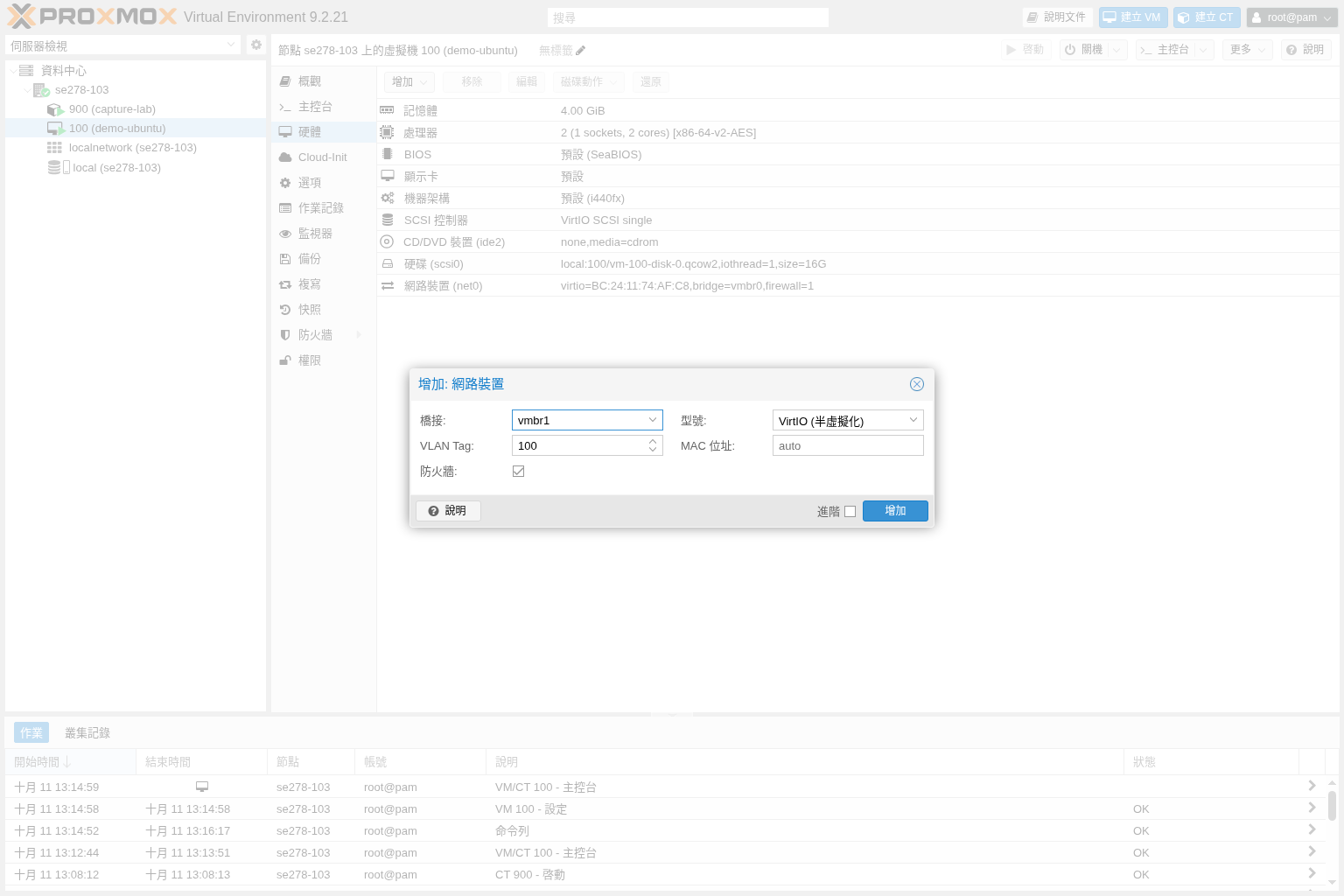

02新增連到 vmbr1 的 VirtIO 網路裝置

在 硬體 頁面按 增加, 選擇 網路裝置. 橋接 選 vmbr1, 型號 使用 guest 支援的 VirtIO. 讓系統產生獨立 MAC 位址, 不要複製既有網卡的位址.

本篇的 VLAN Tag 使用 100, 對端也需相同標籤才能在這個內部網路互通. 若自己的網路沒有規劃 VLAN, 不應任意照填. 防火牆核取方塊仍需配合上層與 VM 選項, 不能只勾選就認為規則已生效.

放大圖片

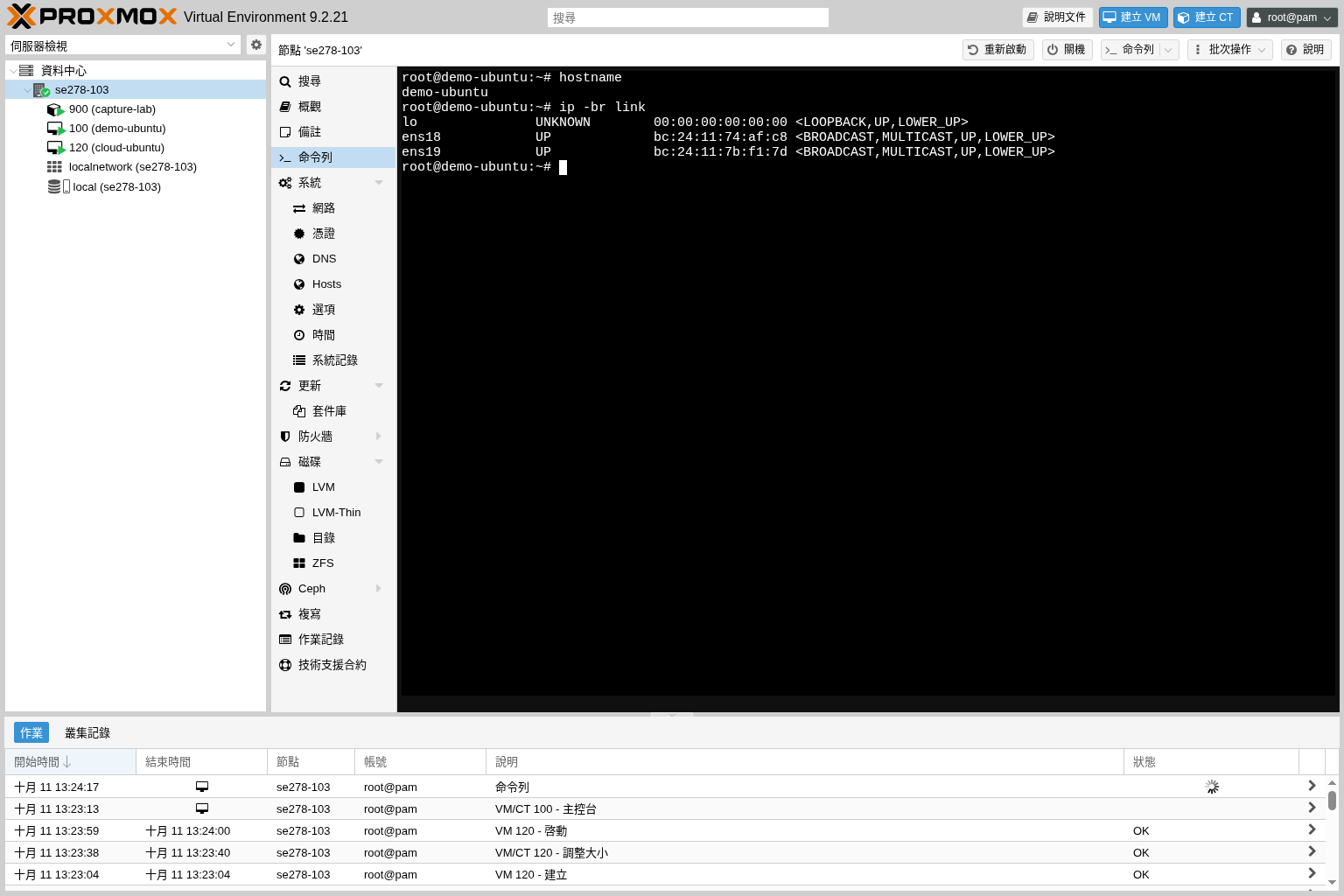

03在 guest 以 MAC 辨識新介面

保存後查看硬體清單, 記下新網卡的 MAC. 啟動 VM 或依系統支援完成重新辨識, 再在 Console 執行介面查詢.

用 MAC 對照管理介面與 guest 的網卡, 確認新介面的實際名稱. 沒有出現時先查看裝置與 VirtIO 驅動支援, 不要直接刪除原網卡.

ip -br link
ip -br address

放大圖片

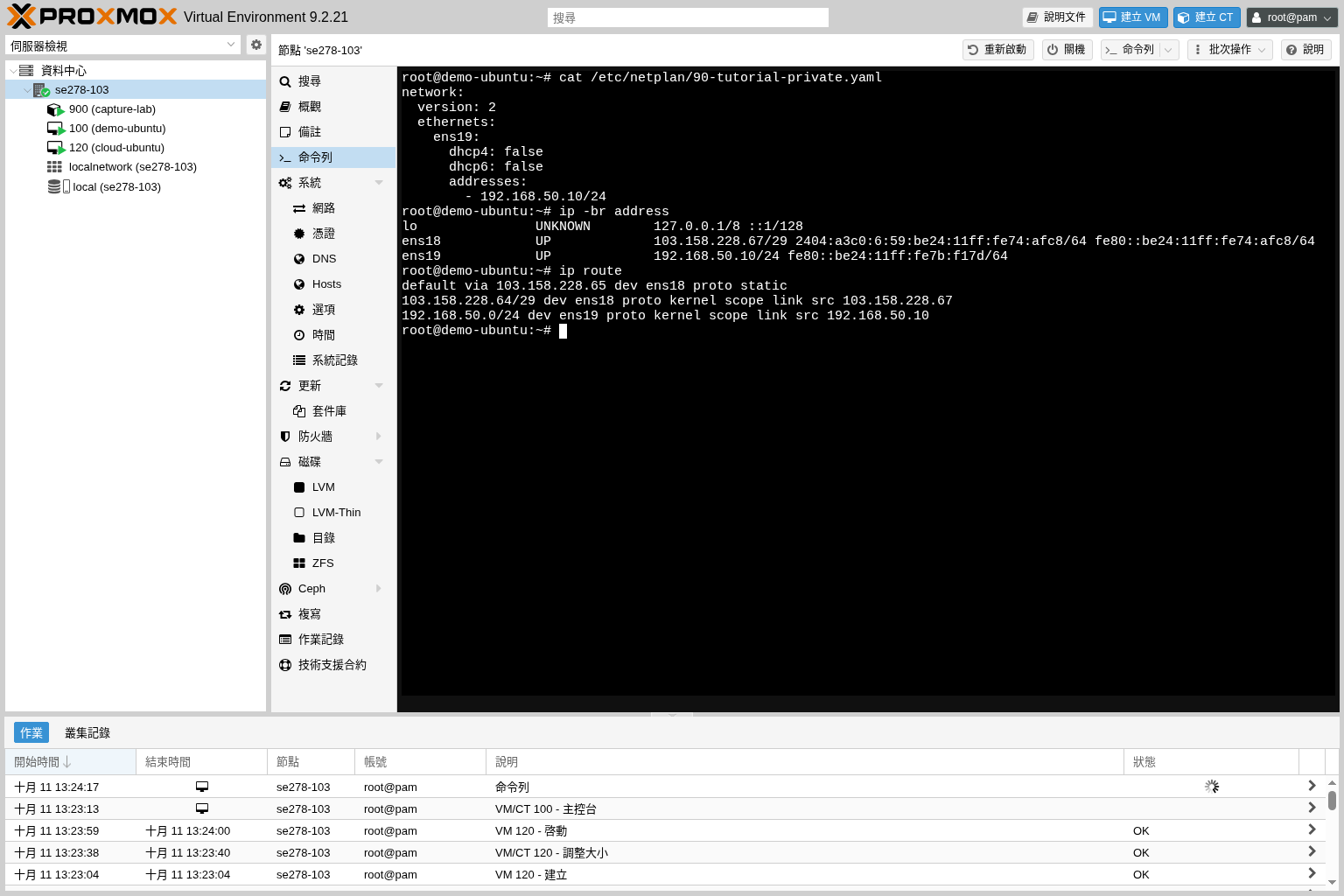

04保存私有位址設定並核對原預設路由

先查看 /etc/netplan/ 的既有檔案, 確認沒有重複定義 ens19. 本篇使用新的 /etc/netplan/90-tutorial-private.yaml, 權限設為 600, 只加入這張內部介面, 不覆寫 ens18. 可用 sudo nano /etc/netplan/90-tutorial-private.yaml 編輯, 已存在的檔案應先確認用途.

本次使用 sudo netplan generate 檢查配置, 再用 ip 指令單獨啟用新介面, 沒有執行整體 Netplan 套用. IP 指令是目前執行中的設定, 保存的 Netplan 供之後正常開機載入. 內部介面不增加預設閘道或 DNS, 完成後核對原本 default route 仍使用 ens18.

若 ens19 已有相同 IP, 不重複執行 address add. 需要對端測試時, 確認另一台 VM 接到 vmbr1, VLAN 100, 使用未占用的同網段 IP, 再以 ping -I ens19 指定介面驗證; 新 IP 出現在清單不等於對端已可連線.

network:
  version: 2
  ethernets:
    ens19:
      dhcp4: false
      dhcp6: false
      addresses:
        - 192.168.50.10/24

sudo chmod 600 /etc/netplan/90-tutorial-private.yaml
sudo netplan generate
sudo ip link set ens19 up
sudo ip address add 192.168.50.10/24 dev ens19
ip -br address
ip route
